被动式3D信号投影显示技术显示原理为通过光的偏振原理来实现的，即采用两台投影机同步播放图像将两台投影机前的偏光片的偏振方向互相垂直，让产生的两束偏振光的偏振方向也互相垂直。偏振光投射到专用的投影幕上再反射到观众位置时偏振光方向没有改变，观众通过偏光眼镜每只眼睛只能看到相应的偏振光图像，从而在视觉神经系统产生立体感觉。

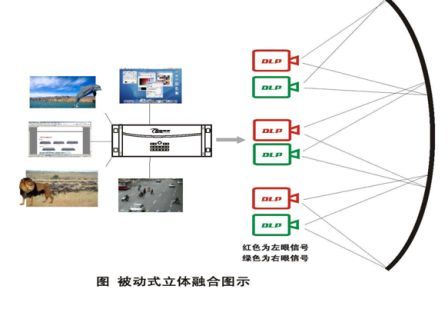

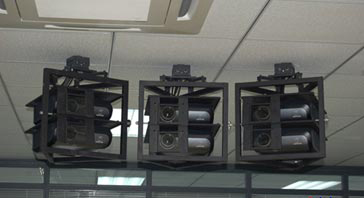

被动式3D信号融合显示系统一般要求一组水平的投影机，光路叠加作图像融合。每个部分图像都由两个投影机完成。因此被动式立体融合系统的投影机是由多组投影构成的，每组投影为上下两台，分别用来输出左右眼数据。


立体融合控制处理设备是3D融合处理系统的核心控制设备，它负责将输入的分离3D立体信号，对其进一步处理，产生公共融合边带，整体验收矫正，羽化，并进行曲面矫正,最终生成可融合的立体信号，送给立体投影机组做立体融合。

    信号源是一切显示系统的基础部分，3D信号融合要求3D信号源部分能够产生立体信号，一般的立体信号分为两种。复合式立体信号是指一个视频信号里面即包括左眼信息，又包括右眼信息。不同信息按帧分隔，奇数帧为左眼，偶数帧为右眼信号。分离信号是指每个图像由两个独立的信号构成，一个是左眼信息，一个是右眼信息。

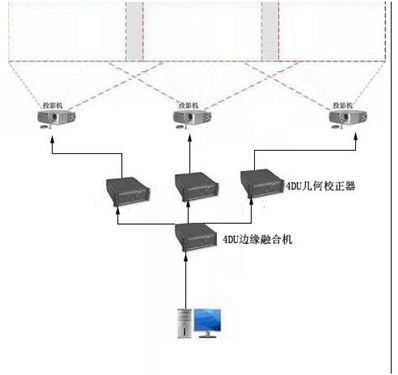

     边缘融合控制器，是一款高性能、高端图像处理设备，能够在多个显示屏上同时显示多个动态画面，主要用于多屏幕融合显示控制，是大屏幕显示系统的核心显示控制设备。对于要求多个视频显示，要求高质量画面效果的场合，例如，指挥控制中心、视频会议、多媒体多功能厅、礼堂，它是理想的现实解决方案。集图像自由缩放、画中画动态显示、多RGB信号实时数字处理技术与一身，全面支持图像的跨屏、漫游、画中画、叠加、缩放等高端显示功能。使用显示效果震撼，模式灵活多样，用户操作方便，维护简单。
